Характеристика автомобиля Обычный/Нарощенный кузов
1 Грузоподъемность 23 580/22 940 кг
2 Снаряженная масса 19 020/19 660 кг
3 Нагрузка на переднюю ось 1 (в загр. сост-ии) 7 500 кг
4 Нагрузка на переднюю ось 2 (в загр. сост-ии) 7 500 кг
5 Нагрузка на заднюю тележку (в загр. сост-ии) 27 600 кг
6 Максимальная разрешенная масса 42 600 кг
7 Габаритные размеры автомобиля (длина/ширина/высота) 10 290 х 2 495 х 3 450 мм

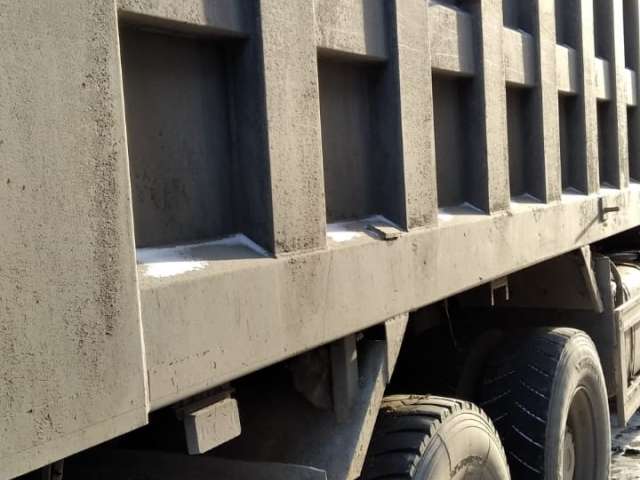

8 Размер кузова 7 400 x 2 300 x 1 500 /2 000мм
9 Колесная база(мм) 2 100 + 3 600 + 1 350 мм
10 Колея передних колес 2 020 мм
11 Колея задних колес 1 878 мм
12 Мин. клиренс 320 мм
13 Максимальная скорость 80 км/ч
14 Мин. диаметр разворота 21 м
15 Двигатель CA6DM2-42E51
16 Макс. мощность (кВт/л.с.) 309 кВт / 420 л.с.
17 Макс. крутящий момент 2 100 Нм / 1300 об/мин
18 Объем двигателя 11.05 л.
19 Экологический класс EURO 5
20 ТНВД BOSCH, CPN2.2+ —6DN1
21 Форсунки BOSCH, CRIN2-6DM2
22 Турбокомпрессор HOLSET, HX55W
23 Сцепление YIDONG Ф430
24 КПП с КОМ FAST, 12JSD220TA-B
25 Ведущий мост Hub-reduction Ratio 5.921

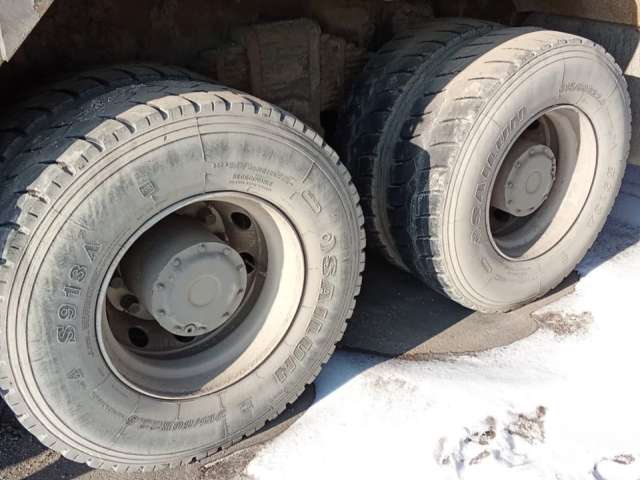

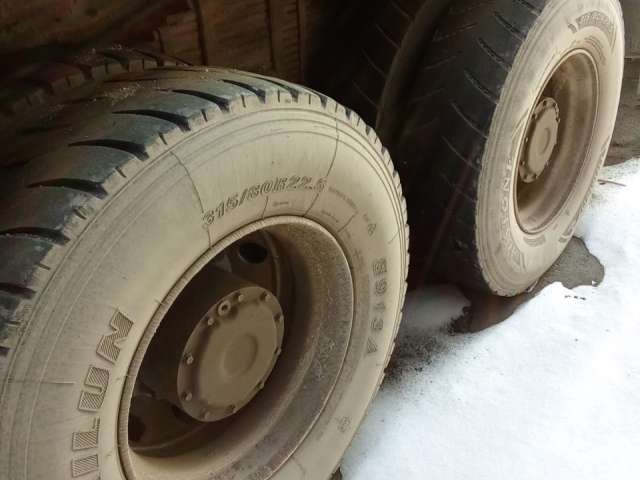

26 Шины 315/80 R22.5
27 Автоматический регулятор тормозов Haldex
28 Антиблокировочная тормозная система WABCO
29 Узел воздухоосушителя и клапаны WABCO
30 Кабина со спальным местом да
31 Пневматическое сиденье водителя да
32 Двухступенчатая подножка да
33 Кондиционер да
34 Автомагнитола да
35 Топливный бак 600 л.
36 Аварийный знак да
37 Огнетушитель да
38 Держатель запасного колеса да
39 Антикоррозийная обработка рамы да
40 Система подъема кузова Tianma
41 Подогрев кузова да
42 Тент на кузов (водонепроницаемый) нет
43 Противооткатные брусья да
44 Цвет кабины Белый
45 Цвет кузова Серый
46 Объём бака мочевины 40 л.
Агрегат или узел Наименование детали Время продолжения гарантии. Количество месяцев/пробег в тысяч километров
Двигатель Блок цилиндров 18/180
Головка блока цилиндров 18/180
Картер маховика 18/180
Коленчатый вал 18/180
Газораспределительный вал 18/180
Маховик 18/180
Шатун, болты шатуна 18/180
Гильза цилиндра 18/180
Поршень, поршневые кольца 18/180
Палец поршневой, стопор поршневого пальца 18/180
Вкладыши шатунный и коренной 18/180
Газораспределительный механизм с системой распределительных шестерен 18/180
Клапан, седло клапана, направляющая клапана, пружина клапана 18/180
Топливоподкачивающий насос 18/180
Топливный насос высокого давления (ТНВД) 18/180
Плунжер ТНВД, клапан регулировки давления топлива, топливная форсунка 18/180
Корпус топливной форсунки 18/180
Корпус дроссельной заслонки 12/120
Педаль акселератора в сборе 9/90
Соединительный диск ТНВД - Шестерня привода 8/80
Вентиляция блока-картера 12/120
Турбонагнетатель 9/90
Водяной насос в сборе 12/120
Промежуточный охладитель и магистраль 12/120
Радиатор охлаждения двигателя в сборе 9/90
Муфта вентилятора в сборе 9/90
Выходной и входной патрубки радиатора 8/80
Бачки системы охлаждения в сборе 12/120
Воздухоочиститель в сборе (не включается фильтрующий элемент) 12/120
Центробежный фильтр масла в сборе 8/80
Фильтра топлива в сборе 8/80
Топливопровод 12/120
Маслопровод 12/120
Фильтр масляный в сборе 8/80
Масляный радиатор в сборе 12/120
Масляный насос 12/120
Поддон двигателя 12/120
Глушитель выхлопа в сборе 12/120
Впускной и выпускной трубопровод 12/120
Впускной и выхлопной коллектор 12/120
Сцепление Корпус муфты, муфта выжимного подшипника 12/120
Корзина сцепления, картер, мембрана пружины с диском в сборе 12/120
Главный цилиндр муфты, рабочий цилиндр, сервонасос муфты 12/120
Вал педали, рычаг педали, кронштейн педали 12/120
Трубопроводы системы сцепления, вилка сцепления 12/120
Выжимной подшипник 12/120
Возвратная пружина на педали муфты 12/120
Ведомый диск муфты в сборе 3/30
КПП Блок коробки передач, коробка отбора мощности 12/120
Первичный вал, вторичный вал, промежуточный вал, вал заднего хода, главный вал вспомогательной коробки, шестерни разных передач (кроме промежуточной шестерни и шестерни задней передачи), синхронизатор 12/120
Соединительный рычаг, подставка, держатель, рычаг управления, сектор и резиновые агрегаты механизма управления 12/120
Передняя крышка, задняя крышка, крышка подшипников 12/120
Промежуточная шестерня и шестерня задней передачи, стопорное кольцо пружина, подшипник, маслоуплотнитель КПП, разные шариковые головки системы управления, тормоз промежуточного вала, электропроводка механизма управления. 12/120
Задняя опора КПП 12/120
Сальники, уплотнения и прокладки 5/20
Механизм управления КПП Разные шестерни и валы сервомеханизма 12/120
Механизм управления сервомеханизма 9/90
Корпус среднего и заднего моста, корпус вариатора, держатель подшипника, левая и правая крышка, блок межосевого дифференциала 12/120
Средний и задний мост
Ведущий и ведомый шестерни редуктора, планетарный шестерни и прокладка дифференциала, шестерня и прокладка полуоси, проходной вал для шестерни дифференциала между валами, карданный вал, разные шестерни и агрегаты бортового редуктора 8/80
Ступица, тормозной барабан 8/80
Крепежный болт для крышки подшипника дифференциала, крепежный болт для корпуса дифференциала 8/80
Разные подшипники среднего и заднего моста 8/80
Стопорное кольцо проходного вала, подпорное кольцо, втулка, замок-дифференциал в сборе между валами 8/80
Втулка полуоси 6/60
Полуось 6/60
Рулевое управление Сегмент рулевого управления, рычаг сегмента рулевого управления, верхний сегмент рулевого управления, шкворень 12/120
Поперечный и продольный рычаг рулевого управления 9/90
Передняя балка 9/90
Шаровые шарниры, палец, вкладыш, пыльник 9/90
Гидроусилитель механизм 12/120
Масляный бачек гидроусилителя в сборе 12/120
Рулевое колесо, рулевой вал, корпус рулевого вала 12/120
Насос гидроусилителя рулевого управления в сборе (кроме уплотнителя) 12/120
Тормоз Тормозная педаль и главный тормозной цилиндр 12/120
Регулятор давления в сборе, разъединительный выключатель в сборе, штуцера в сборе 12/120
Воздушный компрессор 12/120
Ресивер в сборе 9/90
Основание педали тормоза в сборе, накладка педали тормоза, пылеотражатель, эксцентрик 12/120
Тормозные клапана (тормозной клапан в сборе, индуктивно-погрузочный клапан, релейный клапан в сборе, обратный клапан, быстродействующий клапан в сборе, ручной клапан в сборе 9/90
четырехконтурный защитный клапан в сборе, тормозной клапан для прицепа, выпускной тормозной клапан с управленческим цилиндром в сборе)
Тормозной барабан, тормозной рычаг-регулятор, тормозной эксцентрик 8/80
Тормозная камера, пружинный тормозной цилиндр в сборе 8/80
Воздухоосушитель 8/80
Механизма управления для ручного тормоза, основание 8/80
Ручной тормоз, передний и задний тормоз и разные пружины 8/80
Тормозные колодки (основание без накладки) 6/60
Подвеска
Задняя балансирная подвеска 6/60
Подставка балансирной подвески 6/60
Реактивная штанга, палец 6/60
Держатель рессоры балансира 6/60
Держатель задней рессоры 6/60
Рессора 6/60
Рычаг и ось рычага 6/60
Амортизатор в сборе 6/60
Втулка рессоры балансира 6/60
Рама Рама в сборе 12/120
Кузов Кабина в сборе 18/180
Сиденье, шарнир сиденья, опора, механизм регулирования 12/120
Электропроводка шасси 8/80
Опорно-сцепное устройство 8/80
Колесо Диск колесный 6/60
Гайка колеса, шпилька колеса 6/60
Трансмиссия Трансмиссия, промежуточный карданный вал, карданный вал в сборе, промежуточный подшипник (кроме резиновых агрегатов) 12/120
Резиновый элемент крепления промежуточного подшипника карданного вала, сальники и резиновые уплотнения 9/90
Кондиционер, отопление
Механизм управления, электропроводка 12/120
Радиатор отопителя в сборе 8/80
Компрессор, конденсатор, аккумулятор и разные агрегаты 8/80
Самосвальный кузов и система подъема шестерёнчатый насос гидравлической системы, гидравлический цилиндр, клапан управления 6/60
Электрооборудование Электроприводы механизмов 12/120
Разные агрегаты системы электронного управления двигателем 9/90
Реле, датчик, электроклапан 6/60
Выключатели всех видов 6/60
Прочие электрические агрегаты и компоненты 6/60
Освещение, указатели, оповещение, комбинация приборов 6/60
